一、适用范围与用途

本系列产品适用于1区、2区含有ⅡA~ⅡC 类T1~T4组爆炸性气体，和/或T1~T6组20区、21区，22区可燃  性粉尘的环境中，含有腐蚀性气体在环境中，在交流50Hz、电压220V的电路中用于化工、炼油、石油开采、 海洋石油平台、油轮、军工等危险场所照明之用。

二、使用环境条件：

a.海拔不超过2000m;

b.工作环境温度一般为-20～+40℃;

c.周围空气相对湿度不大于95%(+25℃);

d.1区、2区含有ⅡA~ⅡC 类T1～T4组爆炸性气体，和/或T1~T6 组20区、21区，22区可燃性粉尘的环境 中及含有腐蚀性气体的环境中；

e.在无显著摇动、冲击或振动的场所； f.在无破坏绝缘的气

或蒸汽的环境中； g.污染等级：3级；

h.安装类别：Ⅱ类

三、结构概述

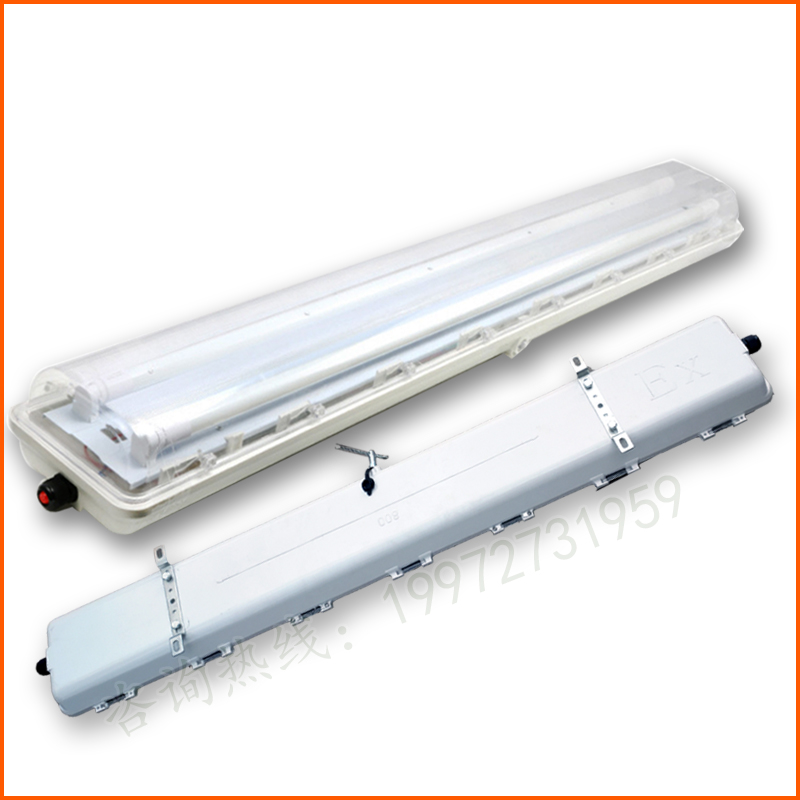

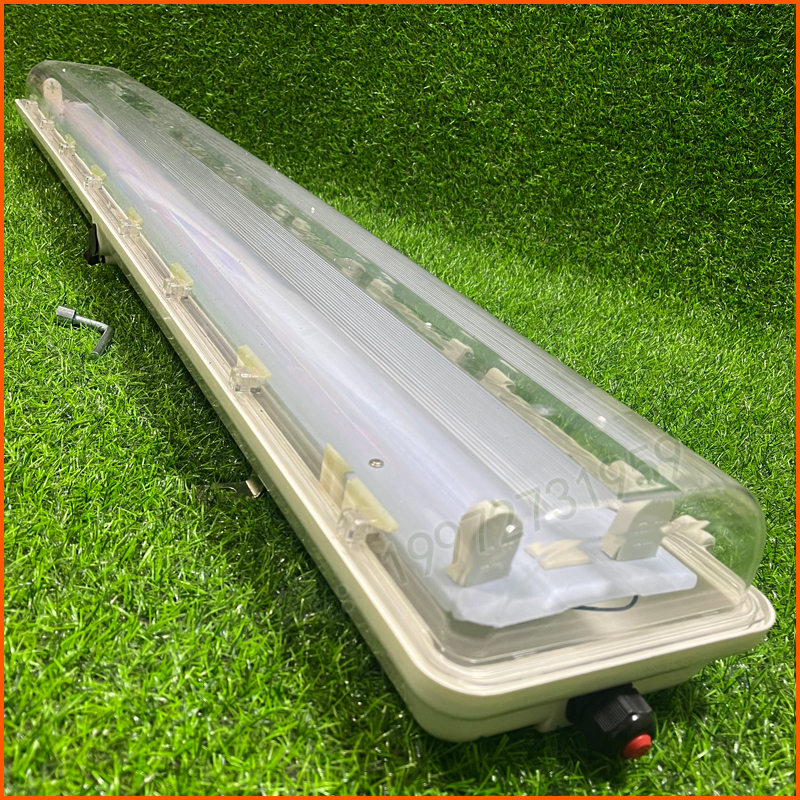

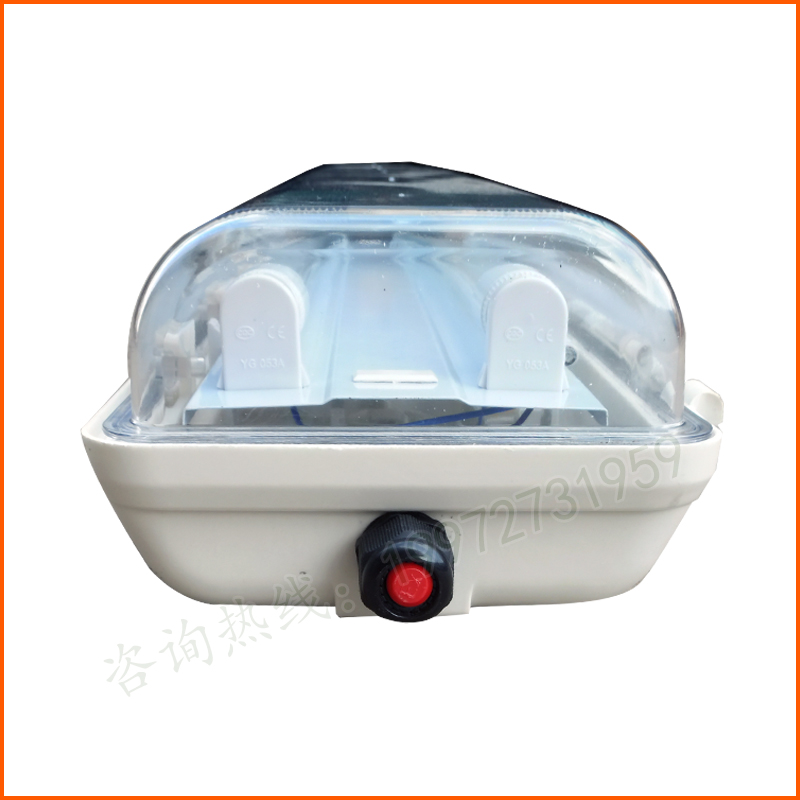

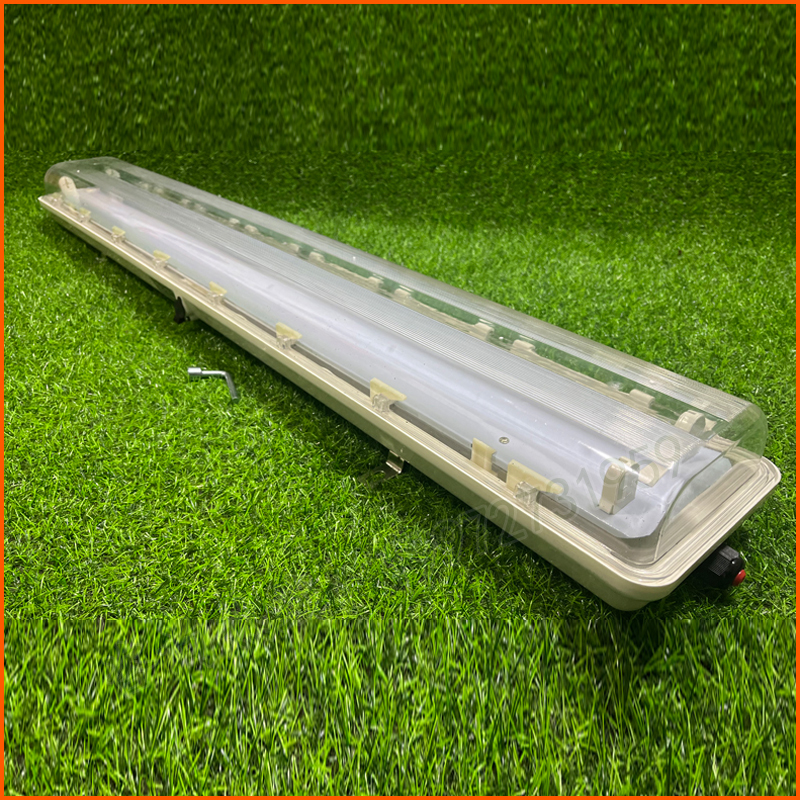

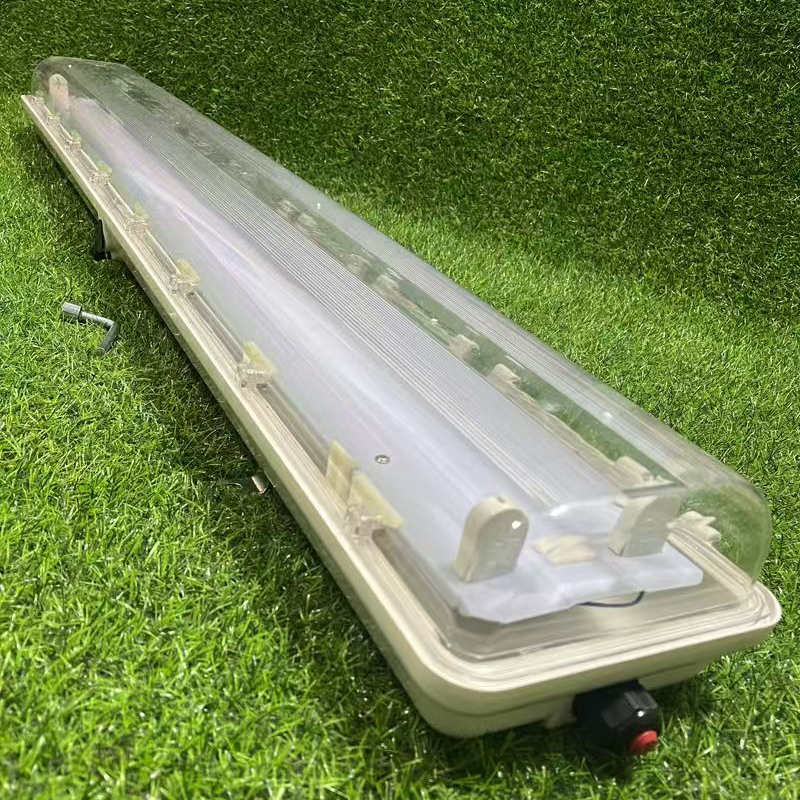

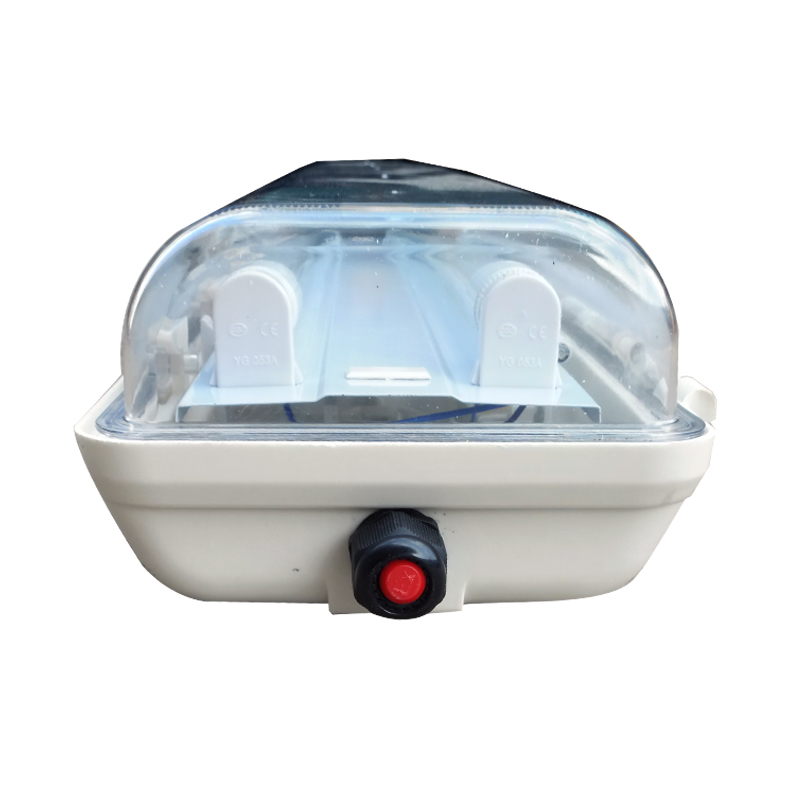

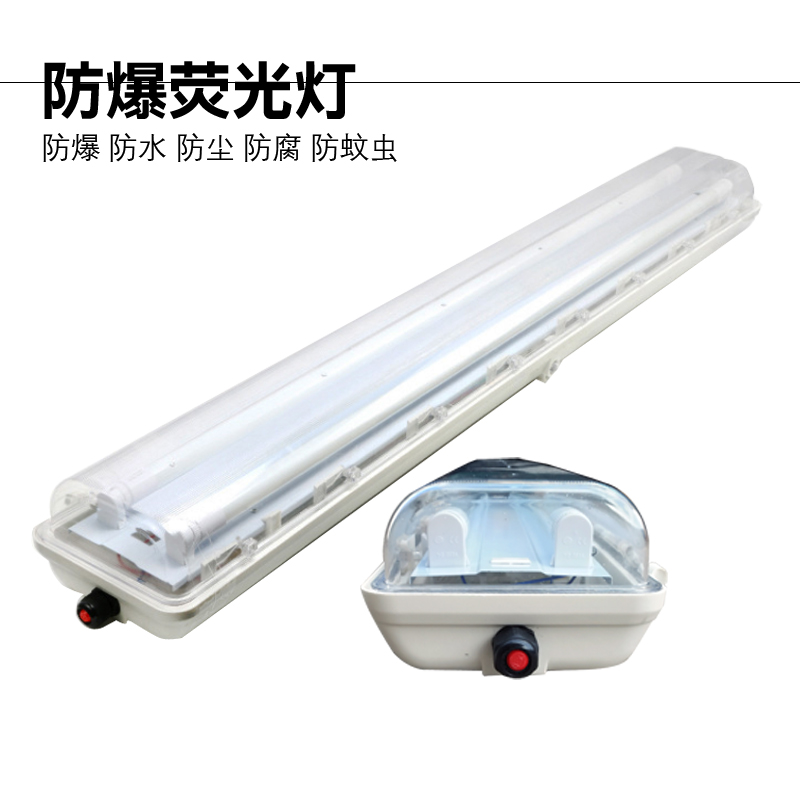

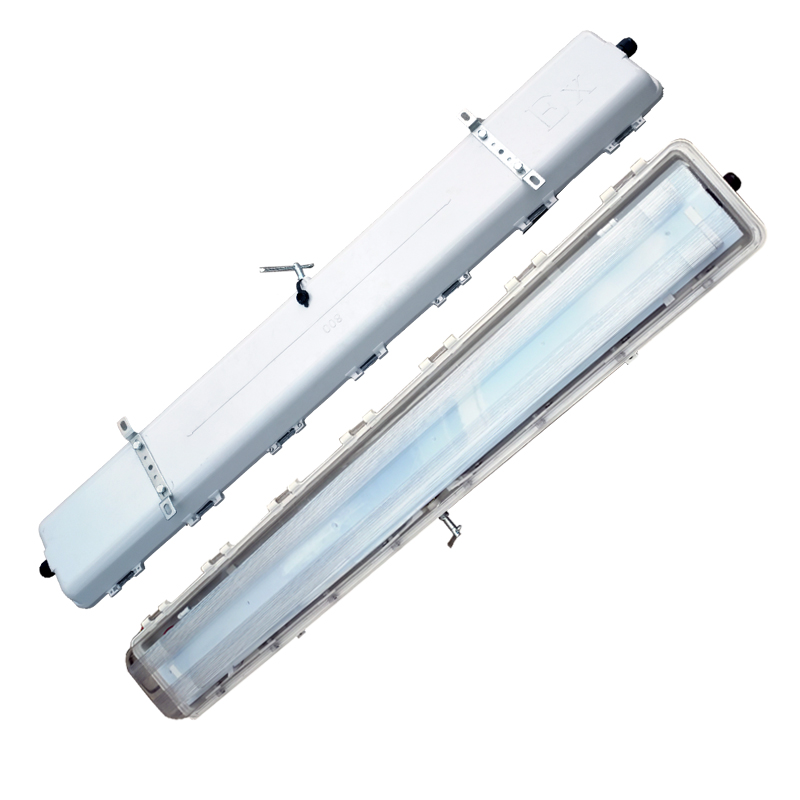

1.本系列产品由外壳、透明罩、荧光灯管、镇流器、灯座等组成；

2.外壳采用高强度的SMC 模压成型，灯罩采用透光性能好、耐强冲击、防紫外线的聚碳酸酯注塑成型， 外形美观；

3.外壳采用特制密封结构，密封条采用耐高温抗老化硅橡胶，具有良好的防尘、防水、防强腐蚀等性能；

4.内装电子镇流器为我公司特制的防爆镇流器，具有短路和开路保护性能，针对灯管的老化效应和漏气

现象配有预防电路，使灯具能正常工作，且高效节能COSφ≥0.98,具有宽电压输入，在电压150~250V 范围内均能保持恒功率输出；

5.电子镇流器配用灯管为普通T8灯管或单脚灯管，降低了用户的维修费用；

6.配电感镇流器时，采用单脚快速瞬时启动灯管；

7.可根据用户要求配装应急装置，当外界停电或事故断电时，灯具可自动切换到应急照明状态；

8.荧光灯内装有防爆开关，配置开盖断电联锁装置；

9.电缆或钢管布线(钢管布线时请注明)。

四、安装、使用与维护

1.安装时应检查产品标牌上所列的基本数据是否符合实际使用条件；

2.安装时电缆或导线通过引入装置引入接线腔内，然后用钢管、金属压紧件或防爆电缆夹紧密封接 头将橡胶密封圈压紧至电缆密封，且应注意电缆外径与所使用的引入装置相匹配(电缆外径范围 见电缆引入装置标志或上表，不要出现小电缆穿大密封圈的现象以免无法挤紧密封，影响防爆性 能),若用钢管内穿导线须按国家相关标准和规定安装防爆隔离密封盒，未使用的电缆引入装置 进、出应进行有效封堵；

3.进线分为电缆布线和钢管布线两种，无导线引进的出线孔有盲孔垫片或塞棒堵塞，出厂灯具按电 缆布线方式安装；

4.接线：灯具可两端同时出线，也可一端出线，用钥匙操作锁扣装置，打开透明罩和反光板即可将导 线与灯具内的接线端子连接；

5.单脚灯管安装：打开透明罩，将灯管一头插入灯座，拉开对应的另一灯座，将灯管插入即可；

6.双脚灯管安装：将灯管两头灯脚插入灯座推到底部，转动灯管90°即可：

7.为保证灯具正常工作和安全，用户应注意；

a.非专业人员不准打开灯具，开启钥匙应由专业人员妥善保管；

b. 不要随便拆卸紧固件，接地螺钉必须可靠接地；

c.清洁时只能用湿布揩擦以防止产生静电，并避免使用化掌清洗剂；

d.应经常检查灯具电器是否处于良好状态；

e.安装和更换灯管时，不要损坏透明罩和反光板；

8.产品在使用前应检查各零部件是否安装正确，接线是否准确无误，密封条完好无损等；

9.全塑外壳维护、维修时，仅用湿布揩擦，严禁使用化纤织物揩擦外壳，以防止产生静电；

10.严禁带电开盖，以保证操作人员及现场的安全；

 11.安装维修时，应切断前级电源后再开盖，开盖后检查各零部件是否完好，损坏的零部件应及时更换；

 12.安装维修时应保证电气间隙不小于5mm, 爬电距离不小于6.3mm;

13.维修时若发现橡胶密封垫、圈老化、裂口、丢失时，应立即更换技术规定的材质和硬度相同的橡 胶密封垫、圈(或与制造厂家联系订购)以免影响产品防护性能；

14.维修产品时金属件的更换必须注意材料的选择，以确保产品的防腐蚀性能；
